電動法蘭蝶閥
 |
 |

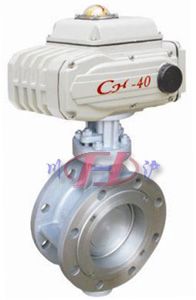

| 電動法蘭蝶閥 |
電動法蘭蝶閥 (結構圖) |
■ 產品概述
川滬牌電動法蘭蝶閥由回轉式電動執行機構及法蘭蝶閥閥體組成。電動法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。電動法蘭蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。電動法蘭蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。 采用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。如果要求電動法蘭蝶閥作為流量控制使用，主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。電動法蘭蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
■ 主要技術參數
● 閥體
| 閥體形式 |
直通鑄造閥 |
| 公稱通徑 |
DN50～1000mm |
| 公稱壓力 |
PN1.0、1.6、2.5MPa |
| 法蘭標準 |
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 |
法蘭式、對夾式 |
| 閥蓋形式 |
一體式 |
| 壓蓋型式 |
壓板壓緊式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 閥內件
● 執行機構
| 執行器型號 |
DZW、HQ、CHR、381R |
| 主要技術參數 |
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP67、隔爆標志：ExdⅡBT4、手操功能：手柄 |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
■ 主要零件材料
| 1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 2 |
下軸套 |
銅合金、304、316 |
| 3 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 4 |
密封圈 |
NBR丁晴橡膠、PTFE、PPL、304、316 |
| 5 |
壓板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 6 |
固定銷 |
25、35、45 |
| 7 |
上閥軸 |
2Cr13、304、316、316L |
| 8 |
下閥軸 |
2Cr13、304、316、316L |
| 9 |
上軸套 |
銅合金、304、316 |
| 10 |
填料 |
聚四氟乙烯/柔性石墨 |
| 11 |
填料壓套 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
| 12 |
填料壓板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
■ 主要性能指標
| 公稱通徑DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| 額定流量系數Cv |
110 |
180 |
232 |
368 |
656 |
1000 |
1760 |
3390 |
4730 |
6700 |
8900 |
10500 |
14800 |
20500 |
31000 |
43000 |
55600 |
70700 |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作范圍 |
0～90° |
| 泄露量 |
按GB/T4213-92，為Kv值的10-4 |
| 基本誤差 |
±2.5% |
| 回差 |
±2.5% |
| 死區 |
1% (可調) |
| 可調范圍 |
50:1 |

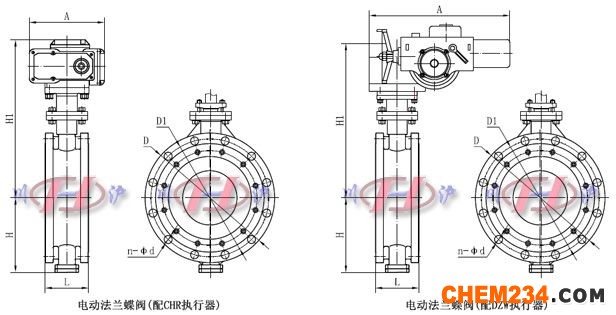

■ 主要外形及連接尺寸
| 公稱通徑 DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
| L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
222 |
229 |
267 |
292 |
318 |
330 |
410 |
| H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
380 |
410 |
470 |
550 |
640 |
710 |
770 |
| n-φd |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
16-26 |
16-30 |
20-30 |
20-33 |
20-36 |
24-36 |
24-39 |
28-39 |
28-42 |
| H1 |
根據所配執行機構而定 |
| A |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |
| D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
640 |
715 |
840 |
910 |
1025 |
1125 |
1255 |
| D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
585 |
650 |
770 |
840 |
950 |
1050 |
1170 |
注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
